電動V型調節球閥

電動V型調節球閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品特點
傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

主要零件材料
零件 名稱 材料
閥體 WCB ZG1Cr5Mo 18-8CrNi 182CrNiMo
閥蓋 WCB ZG1Cr5Mo 18-8CrNi 182CrNiMo
閥桿 2Cr13 38CrMoA1 1Cr18Ni9Ti 1Cr18NiMo2aTi
球體 WCB+HCr 1Cr5Mo 18-8CrNi 182CrNiMo
閥座 PTFE/13Cr/CrNi SS+STELLITE
螺柱 B7/35CrMoA 1Cr17Ni2
螺母 2H/45 2Cr13
填料 PTFE/增強柔性石墨
主要連接尺寸及重量
PN1.6MPa
公稱通經 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手動 H1 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(Kg 12 16 22 35 58 74 205 322 460 864 1600
電動 H2 - - - - - 554 600 652 760 830 940
L1 - - - - - 235 235 235 259 400 410
氣動 H3 274 379 389 479 552 736 736 926 1059 1393 1583
L2 270 405 405 576 576 776 776 776 1060 1360 1360
PN2.5MPa
公稱通經 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手動 H1 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(Kg 15 24 30 55 87 118 255 370 533 1030 2100
電動 H2 - - - - - 235 235 400 400 410 420
L1 - - - - - 235 235 235 259 400 410
氣動 H3 340 379 452 479 646 666 814 1002 1059 1205 1295
L2 405 405 574 576 756 756 1060 1060 1060 1360 2840

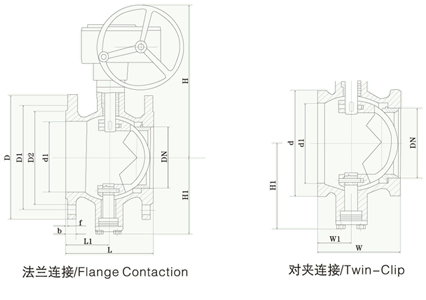

產品尺寸

溫馨提示：“電動V型調節球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
